Провід самонесучий ізольований марки СІП-4 має наступну структуру:
1.Багатодротова струмопровідна жила алюмінієва (7*3,09 мм.)
2.Ізоляція - термопластичний поліетилен.
Особливості конструкції СІП-4: всі струмопровідні жили (фазні і нульову) виконані з алюмінію і мають рівне розтин. Всі жили мають ізоляцію з термопластичного полівінілхлориду.Всі ізольовані жили скручені між собою з певним кроком скрутки, для найкращого показника жорсткості кабельної скручування.
СІП-4 — провід самонесучий з алюмінієвими фазними струмопровідними жилами (без несучої жили), з ізоляцією з термопластичного полівінілхлориду. Робоча напруга: від 380 до 1кВ з частотою 50 Гц. Цей кабель призначений для передачі електроенергії в повітряних лініях електропередачі і відгалужень до вводів в житлові будинки і господарські споруди в районах з помірним і холодним кліматом
Елементи конструкції СІП-4
1. Алюмінієва струмопровідна жила перетином 70 мм2
2. Ізоляція фотостабильного поліетилену
Особливості конструкції
Всі струмопровідні жили (фазні і нульову) виконані з алюмінію і мають рівне розтин.
Область застосування
СІП-4 - Для відгалужень від високовольтних ліній електро передач до введення та для прокладання по стінах будівель і инжнерных споруд на номінальну напругу від 380 до 1 кВ включно номінальною частотою 50 Гц в атмосфері повітря II І III за ГОСТ 15150-69,в тому числі на узбережжях морів, солоних озер,у промислових районах і районах засолених пісків.
Технічні характеристики:
|
Найменування |
Величина |
|
Гарантійний термін експлуатації, місяць |
36 |
|
Максимальна робоча температура жили, °З |
70 |
|
Монтаж при температурі, не нижче, °C |
-20 |
|
Робоча температура жили, °З |
70 |
|
Температура навколишнього середовища, верхня межа, °C |
50 |
|
Температура навколишнього середовища, нижня межа, °C |
-60 |
| Основні | |
|---|---|
| Країна виробник | Україна |
| Гарантійний термін | 36 міс |
| Конструкція кабелю | Жорстка |
| Тип дроту | Силовий |
| Упаковка | Бухта |
| Термін служби | 20 |
| Конструктивні особливості | |
| Наявність ізоляції | True |
| Колір ізоляції | Чорний |
| Матеріал оболонки | Полівінілхлоридний пластикат |
| Площа перерізу | 50 кв. мм |
| Переріз жили | 50 кв.мм |
| Скрутка жил | True |
| Напрямок скручування | Праве |
| Форма перерізу | Кругла |
| Емальоване покриття | False |
| Кількість жил | 4 |
| Механічні характеристики | |
| Порівняно подовження, не менш | 2 % |
| Мінімальна робоча температура | -55 |
| Максимальна робоча температура | 60 град. |
| Електричні характеристики | |
| Мінімальна робоча частота | 20 Гц |
| Максимальна робоча частота | 100 Гц |
| Номінальна робоча напруга | 1000 |
| Користувальницькі характеристики | |
| Матеріал ізоляції | Термоеластопласт |
| Тип зовнішньої оболонки | Термоеластопласт |

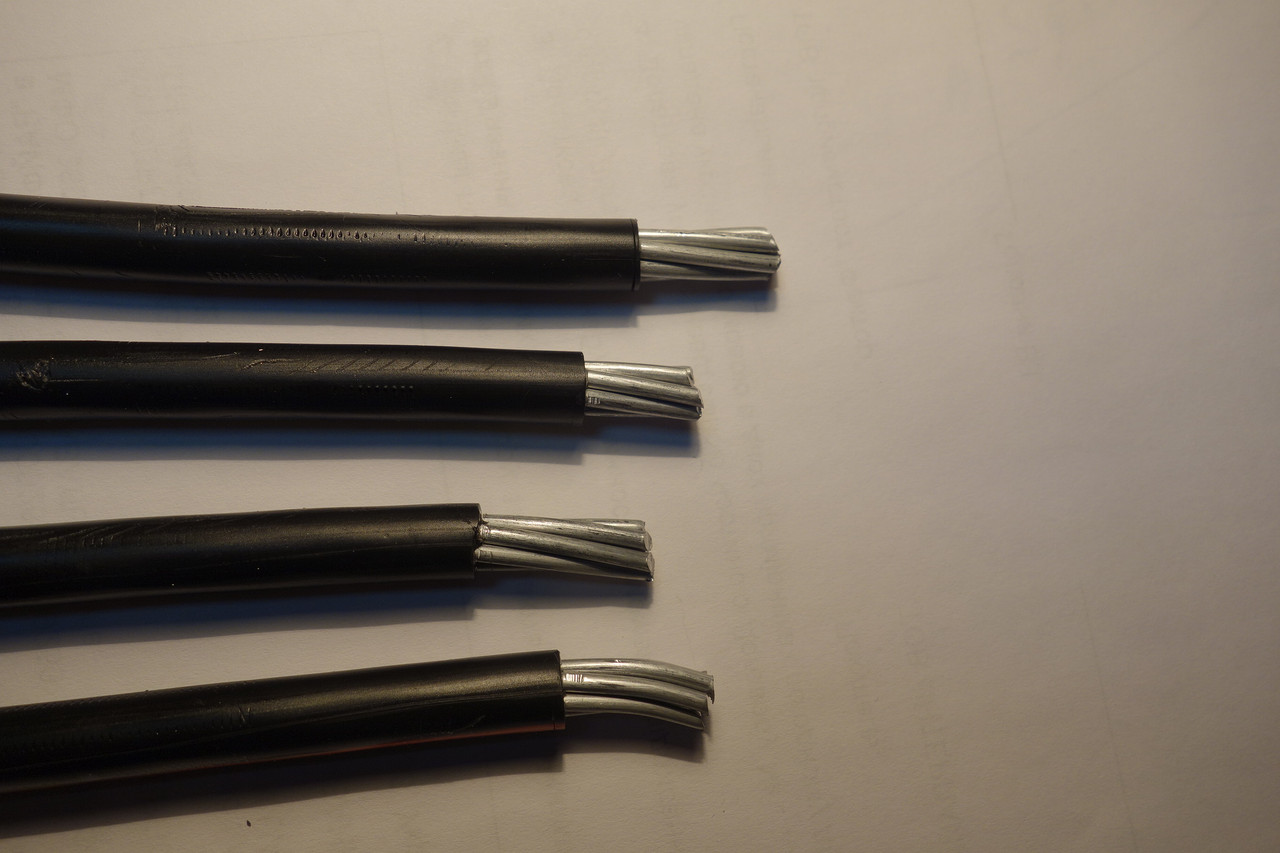

Провід СІП 4х70 Самонесучий ізольований
